氧化鋁礦用渣漿泵過流件高鉻鑄鐵Cr28的腐蝕磨損交互作用結果及分析
氧化鋁礦用渣漿泵過流件高鉻鑄鐵Cr28的腐蝕磨損交互作用結果及分析：

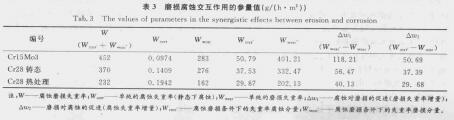

腐蝕磨損交互作用的各組參量值及實驗結果計算見表3，
可以看出．無論是Crl5Mo3標樣，還是鑄態(tài)、熱處理態(tài)高鉻鑄鐵Cr28試樣．在腐蝕磨損過程中都具有同樣的特點，即磨損刈腐蝕的促進作用很大．均占到腐蝕分量的99以上-這說明在腐蝕磨損的狀態(tài)下，磨損是促進腐蝕失重的最主要因素。但是它們也存在著不同點。其區(qū)別在于靜態(tài)熱強堿浸泡腐蝕狀態(tài)下，cr15Mo3試樣的失重率小于各種狀態(tài)的高鉻鑄鐵Cr28試樣，這表明在靜態(tài)腐蝕情況下．Cr元素對合金鑄鐵的耐熱強堿腐蝕性能將產生不利的影響。而在各種狀態(tài)的高鉻鑄鐵Cr28試樣中．砂型鑄造的鑄態(tài)試樣的靜態(tài)離蝕失鶯率低于熱處理態(tài)試樣，原因在于奧氏體基體的電授電位高于馬氏體基體]．具有更好的耐熱強堿腐蝕性能。但是．從腐蝕分量和腐蝕增量來看，鑄態(tài)Cr28試樣卻高于Cr15Mo3試樣。低于熱處理態(tài)Cr28試樣，這又表明在動態(tài)的腐蝕磨損情況下，較高的Cr含猷對材料的耐磨蝕性能仍然是有益的。這一看似矛盾的結果．證明了高鉻鑄鐵材料在氧化鋁礦漿沖蝕磨損下工作時，高的Cr含量對抗強堿腐蝕和抗沖刷磨損兩方面的貢獻是通過綜臺作用表現出來的。渣漿泵廠家
各組試樣在腐蝕磨損失重過程中。腐蝕對磨損的促進作用較為有限，均低于腐蝕分量的23這表明在磨損腐蝕狀態(tài)下．攜帶大量硬質顆粒的漿料對材料的沖刷磨損是造成磨損失重的最主要因素，而腐蝕對磨損的促進作用則居于次要地位。在交互作用各參量中，除純腐蝕失重率外的其它值均按Crl5Mo3、Cr28鑄態(tài)和Cr28熱處理態(tài)的順序依次遞減，將這些值與各組試樣的洛氏硬度值進行對比，見圖6，發(fā)現它們之間有一定的關系。Crl5Mo3、熱處理態(tài)的Cr28試樣的磨損增量和純磨損量均隨其洛氏硬度值的升高而降低。這說明磨損增量和材料硬度之間的關系與單純沖蝕磨損時的規(guī)律一致，即在含硬磨料漿料的沖刷下，忽略材料沖擊韌性的影響，高鉻鑄鐵材料的耐磨性隨硬度的升高而降低。而鑄態(tài)Cr28試樣的硬度較低于Crl5Mo3試樣，磨損增量和純磨損量卻更低，這是由于鑄態(tài)Cr28試樣的基體組織為奧氏體，一方面奧氏體基體具有比馬氏體更好的耐蝕性能，故能降低腐蝕對磨損的促進作用，另一方面具有奧氏體基體的高鉻鑄鐵沖擊韌性明顯高于經過熱處理具有馬氏體基體的高鉻鑄鐵，在抵抗氧化鋁漿料沖刷時所起的作用不可忽略。
根據以上分析可知，在熱強堿氧化鋁礦漿沖蝕磨損工況下，腐蝕只是在腐蝕磨損過程中起到了一定的促進作用，作用的程度與材料的抵抗熱強堿腐蝕性能有關。在材料的腐蝕磨損失重中沖刷磨損失重是主要
部分。因此，在考慮用于熱強堿磨損腐蝕工況下的過流件選材問題時，應該關注材料的抗磨蝕性能，特別是其耐磨損性能，而提高耐磨損性能較有效的方法是提高材料的強韌性，尤其是硬度。
本文源自http://m.mangazine.cn/news/zhajiangbengzhishi/677.html，轉載請注明出處。
(責任編輯：渣漿泵m.mangazine.cn)
上一篇：氧化鋁礦用渣漿泵過流件高鉻鑄鐵Cr28的鑄態(tài)及熱處理態(tài)Cr28材料的腐蝕磨損性能 下一篇：氧化鋁礦用渣漿泵過流件高鉻鑄鐵Cr28的腐蝕磨損性能結論渣漿泵知識
渣漿泵熱門文章
- >> 渣漿泵軸封水的作用介紹
- >> 渣漿泵不上料或上料不好的原因
- >> 氧化鋁礦用渣漿泵過流件高鉻鑄鐵Cr28的腐蝕磨損性能－材料
- >> 渣漿泵的基本維修方法
- >> 砂礫泵零部件的使用維護
- >> 砂礫泵的使用注意事項
- >> 砂礫泵泵體和泵蓋等一些列介紹
渣漿泵文章推薦
- >> 非對稱式葉輪組自身平衡的多級渣漿泵
- >> 渣漿泵輸送含有水污泥的兩相流體
- >> ZD型渣漿泵操作注意的事項
- >> 離心式渣漿泵磨損帶來的問題
- >> 渣漿泵葉輪的結構構造
- >> 渣漿泵機械密封
- >> 固液混合物磨蝕特性所引起的渣漿泵結構特點
